Winkel 90° 1" IG für IBC Tankverbindung 32mm Rohr/Schlauch
Produktinformationen "Winkel 90° 1" IG für IBC Tankverbindung 32mm Rohr/Schlauch"

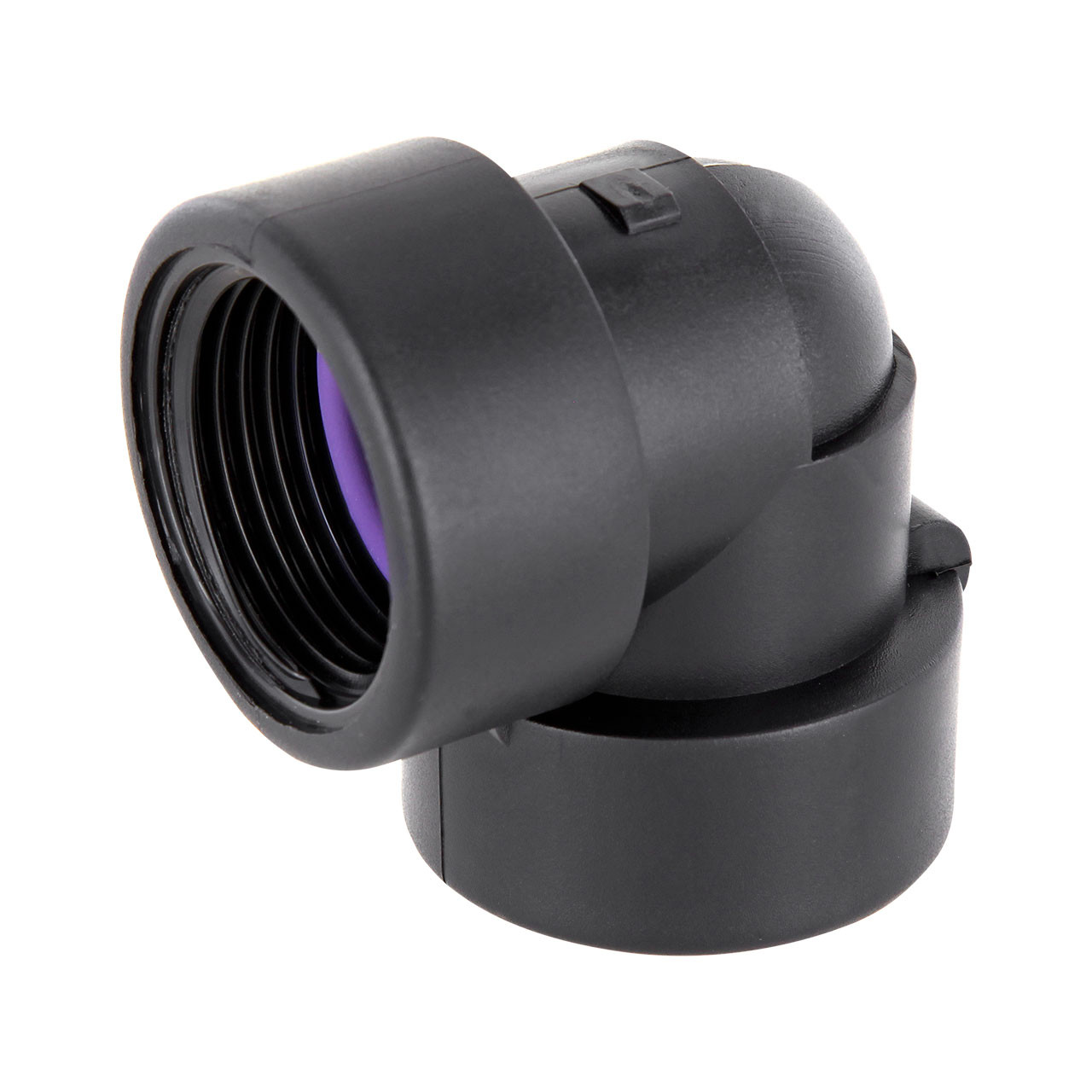

Der 90°-Winkel aus robustem Polypropylen eignet sich als Ersatz- oder Erweiterungsteil für unsere IBC-Tankverbindungssets mit 32-mm-Rohr oder 32-mm-Spiralschlauch. Er ermöglicht eine rechtwinklige Änderung der Leitungsrichtung und wird beispielsweise eingesetzt, um die Tankverbindung an die Aufstellung oder die Position der IBC-Hahnausgänge anzupassen.
Beide Anschlüsse besitzen ein 1″-BSP-Innengewinde. Daran können passende Rohr-Klemmfittings, Schlauchtüllen oder andere Tankverbindungsteile mit 1″-Außengewinde angeschlossen werden. Die jeweilige Aufbauart der Tankverbindung spielt keine Rolle.
Produkteigenschaften:
- 90°-Winkel für IBC-Tankverbindungen
- Passend für Systeme mit 32-mm-Rohr oder 32-mm-Spiralschlauch
- Anschlüsse: 2 × 1″ Innengewinde
- BSP-Rohrgewinde
- Zur rechtwinkligen Änderung der Leitungsrichtung
- Als Ersatzteil oder für individuelle Erweiterungen verwendbar
- Inklusive 2 EPDM-Dichtungen
- Material: Polypropylen (PP)
- Maximale Temperatur: +80 °C
- Maximaler Arbeitsdruck: 10 bar
- Unabhängig von der Aufbauart der Tankverbindung verwendbar
Hinweis: Der Winkel besitzt ausschließlich 1″-Innengewinde. Für den Anschluss eines 32-mm-Rohres oder Spiralschlauches werden passende Klemmfittings beziehungsweise Schlauchtüllen mit 1″-Außengewinde benötigt. Diese sind nicht im Lieferumfang enthalten.
| Arbeitsdruck (PN): | 0-16 bar, max. 10 bar |
|---|---|
| Gewindeart: | BSP (British Standard Pipe) |

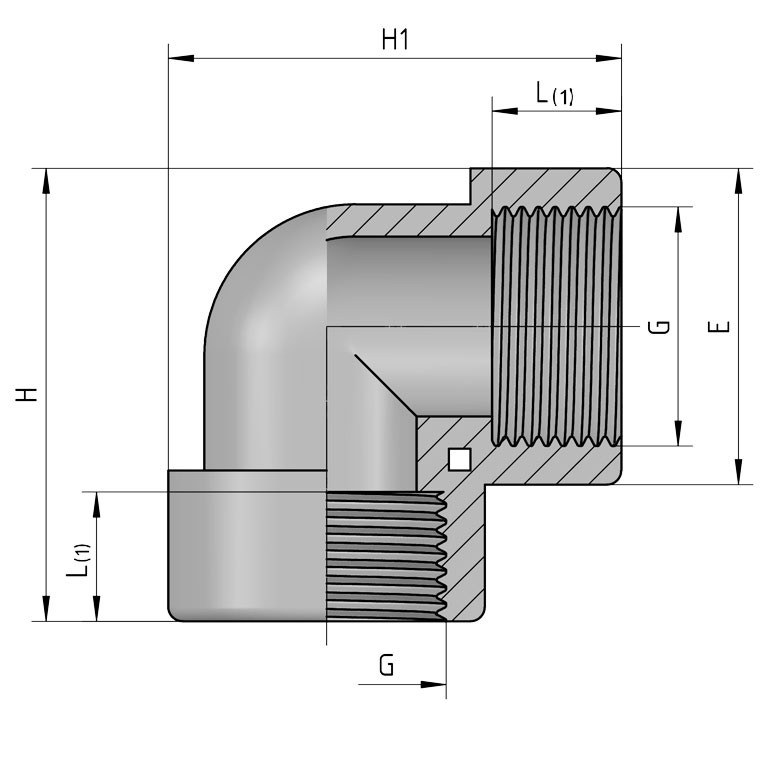

| L(1): | 14, 16, 18,5, 20, 23, 23,5 |
| Zolltarifnummer: | 3917 4000 |
| Material: | EPDM (Ethylen-Propylen-Dien-Kautschuk), PP (Polypropylen) |
| Farbe: | Schwarz |
| Dichtung: | EPDM (Ethylen-Propylen-Dien-Kautschuk) |
| Temperatur: | max. +80°C |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
