T-Stück 3x 1" IG für IBC Tankverbindung 32mm Rohr/Schlauch
Produktinformationen "T-Stück 3x 1" IG für IBC Tankverbindung 32mm Rohr/Schlauch"

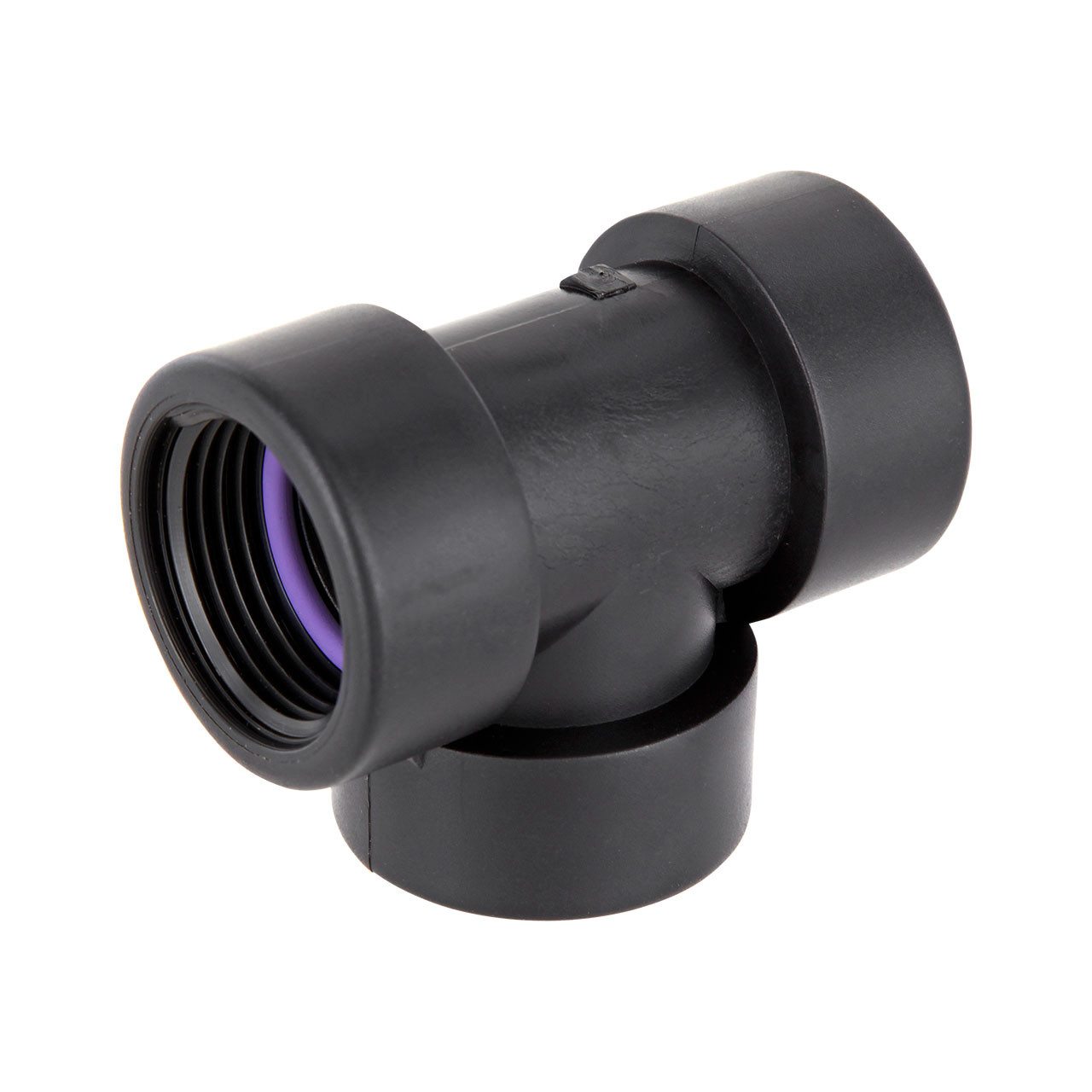

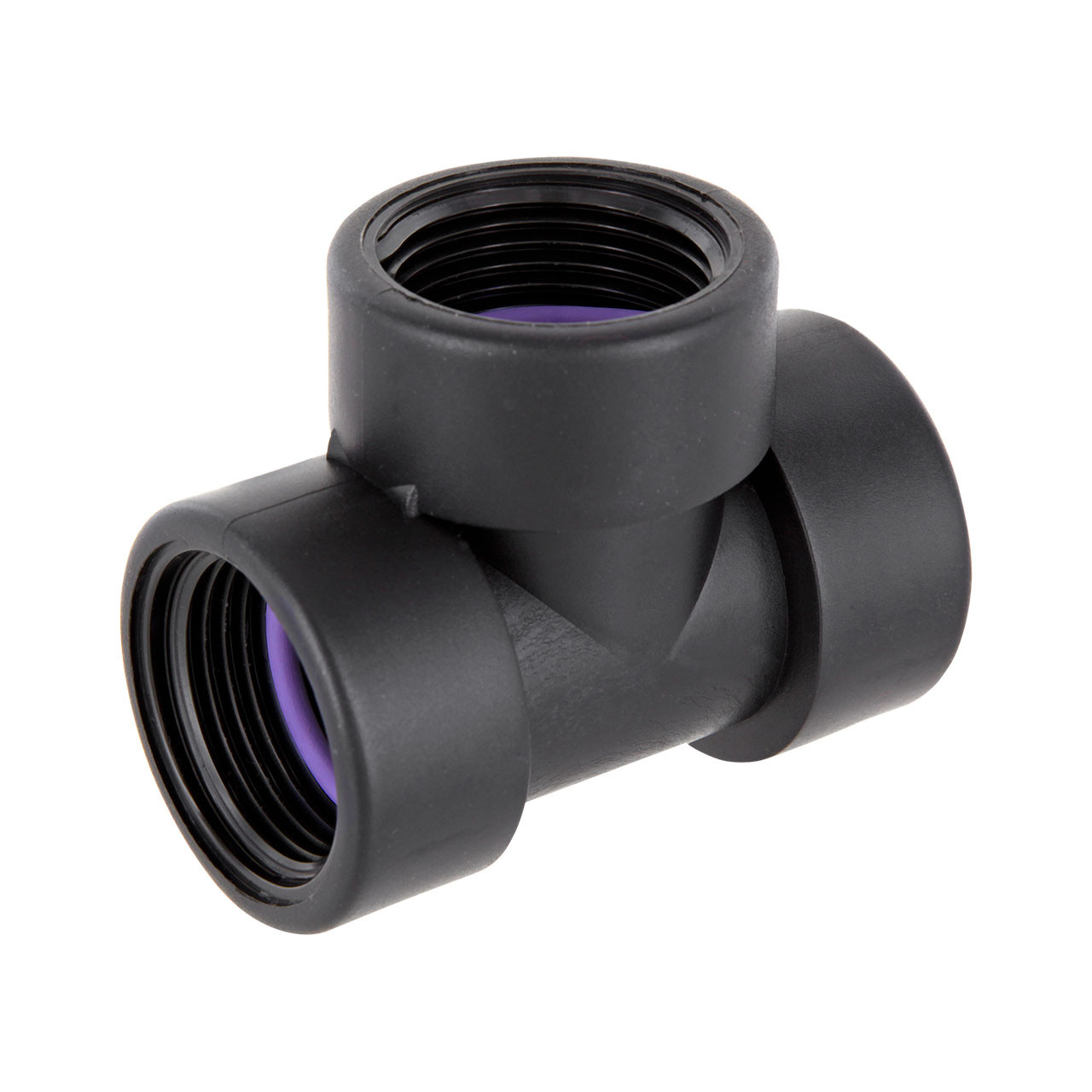

Das T-Stück aus robustem Polypropylen eignet sich als Ersatz- oder Erweiterungsteil für unsere IBC-Tankverbindungssets mit 32-mm-Rohr oder 32-mm-Spiralschlauch. Es führt zwei Anschlussleitungen zusammen und stellt über den dritten Anschluss eine weitere Verbindungsmöglichkeit bereit, beispielsweise für einen Kugelhahn oder einen zusätzlichen Leitungsabschnitt.
Alle drei Anschlüsse besitzen ein 1″-BSP-Innengewinde und können mit den entsprechenden Tankverbindungskomponenten mit 1″-Außengewinde verbunden werden. Die Aufbauart der Tankverbindung spielt dabei keine Rolle.
Produkteigenschaften:
- T-Stück für IBC-Tankverbindungen
- Passend für Systeme mit 32-mm-Rohr oder 32-mm-Spiralschlauch
- Anschlüsse: 3 × 1″ Innengewinde
- BSP-Rohrgewinde
- Zum Zusammenführen oder Abzweigen von Leitungen
- Als Ersatzteil oder zur Erweiterung vorhandener Tankverbindungen
- Material: Polypropylen (PP)
- Dichtung: EPDM
- Maximale Temperatur: +80 °C
- Maximaler Arbeitsdruck: 10 bar
- Unabhängig von der Aufbauart der Tankverbindung verwendbar
Hinweis: Das T-Stück besitzt ausschließlich 1″-Innengewinde. Für den Anschluss von 32-mm-Rohren oder Spiralschläuchen werden passende Klemmfittings beziehungsweise Schlauchtüllen mit 1″-Außengewinde benötigt. Diese sind nicht im Lieferumfang enthalten.
| Arbeitsdruck (PN): | 0-16 bar, max. 10 bar |
|---|---|
| Gewindeart: | BSP (British Standard Pipe) |

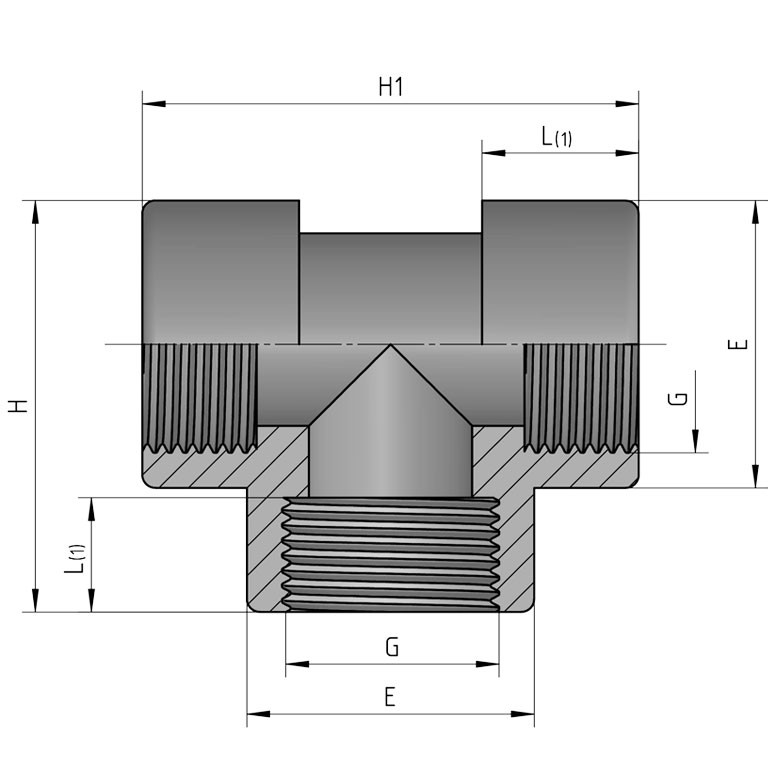

| L(1): | 15, 17,5, 19, 20, 21 |
| Zolltarifnummer: | 3917 4000 |
| Material: | EPDM (Ethylen-Propylen-Dien-Kautschuk), PP (Polypropylen) |
| Farbe: | Schwarz |
| Dichtung: | EPDM (Ethylen-Propylen-Dien-Kautschuk) |
| Temperatur: | max. +80°C |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
