Messing Fußventil 1" mit Schlauchanschluss 25mm
Produktinformationen "Messing Fußventil 1" mit Schlauchanschluss 25mm"
Das Messing Rückschlagventil oder auch Rückflussverhinderer genannt wird empfohlen, wenn die Wassersäule nach dem Abschalten der Pumpe stehen bleiben soll, damit nach dem Wiedereinschalten keine Luft den Wassertransport behindert.
Das Fußventil sollte weiterhin einen ausreichenden Abstand vom Boden des Behälters und vom niedrigsten Saugwasserspiegel haben, so dass keine Luft angesaugt wird. Ein festangebrachter Saugkorb verhindert weitesgehend den Eintritt von Verschmutzungen in die Saugleitung.
Zur Montage wird das Fußventil mittels der montierten Schlauchtülle 25mm am Saugschlauch befestigt.

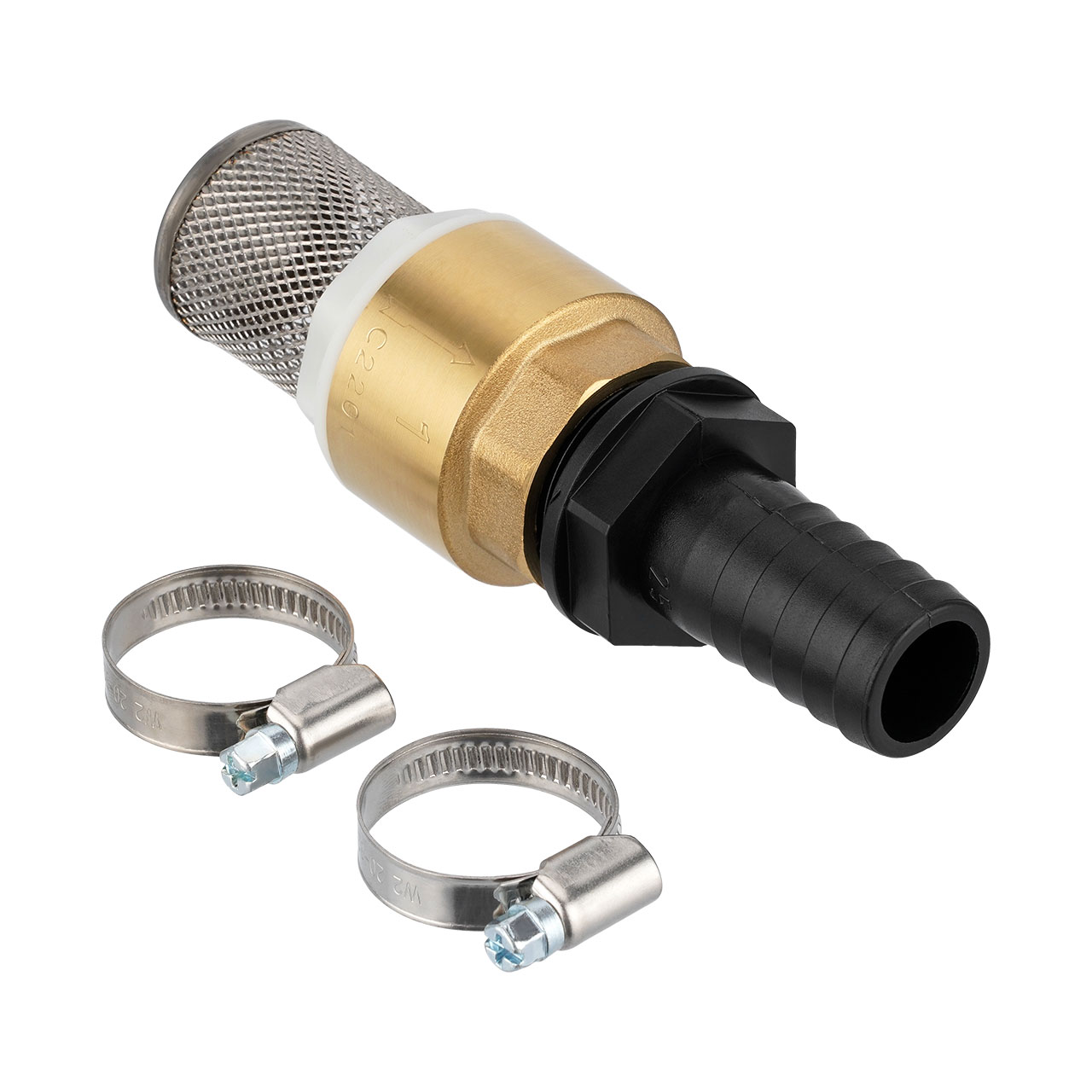

Lieferumfang:
- 1" Messing Rückschlagventil mit Filter
- 1" x 25mm Schlauchtülle
- 2x W2 Schlauchschelle
| Arbeitsdruck (PN): | max. 10 bar |
|---|---|
| Material: | Messing |
| Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
| Temperatur: | max. +80°C |
| UN-Zulassung: | Nein |
| Lebensmittelecht: | Nein |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
